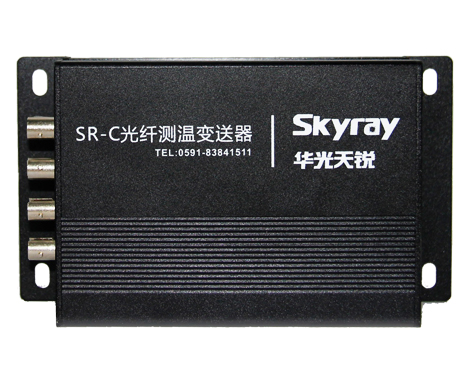

電抗器光纖測溫系統采用的是熒光式光纖測溫裝置，該裝置的傳感探頭無金屬材料采用進口石英光纖具有完全的電絕緣性，不受高壓、強電磁場的影響，抗化學腐蝕和無污染，并且響應速度快，安裝簡單，耐高溫，后臺軟件實時在線監測。
電抗器為什么需要使用熒光光纖測溫系統
當電抗器發送異常或故障時，電抗器的故障區域發熱，溫度上升。通過對溫度進行監測可以判斷電抗器的運行狀態，從而達到保護電抗器的目的。一般的溫度測量裝置無法進行電抗器內部溫度的測量，從而為解決這一難題，我公司研發的熒光式光纖測溫系統就能通過其不受干擾且耐高溫高壓的特性來解決這一難題。
電抗器光纖測溫系統技術參數
以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511
| 環境溫度 | -20℃~+55℃ |
| 環境濕度 | ≤95% （25℃） |
| 工作電壓 | AC220V（+10%，-15%） |
| 工作頻率 | 50Hz或60Hz（±2Hz）（交流） |
| 測量范圍 | ?-40℃~200.0℃ （可定制） |
| 測量精度 | ±1℃ （可定制更高精度） |
| 分辨率 | 0.1℃ |
| 控制誤差 | ≤±0.5℃ |
| 控制輸出容量 | 5A/AC250V |

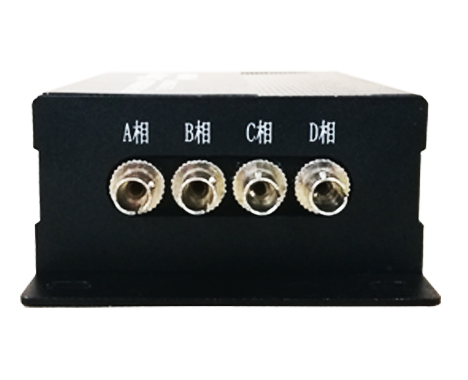

| 測溫路數 | ?4路（可擴展） |
| 傳感器類型 | 石英光纖，標配5米 |
| 溫度補償范圍 | ?-19.9℃~+19.9℃ |
注：本傳感器無線校準，也無需用戶手動校準，系統采用自適應測量，無需LD值校準。
我司已有實際高壓電抗器監測系統應用案例，可直接投入使用。咨詢熱線：0591-83841511
產品功能選型
| 工作電源(可定制) | 測溫元件 | 測溫路數 | 安裝方式 |
| 1、DC110V
2、DC220V 3、AC220V |
熒光式光纖 | 1-16路，多通道測溫 | 1、嵌入式安裝
2、壁掛式安裝 |
| 基本功能（常規D型） | 定制功能（特殊需求可定制） | ||
| 1、三路繞組測溫;自動/手動啟停冷卻風機;各通道溫度顯示數值補償功能
2、提供黑匣子功能,能記錄上一次掉電的溫度數據和歷史最高溫度； 3、數碼管顯示； 4、提供變壓器門柜點開啟報警功能； 5、提供1組超溫報警觸點（1常開、1常閉）； 6、提供1組超溫跳閘觸點（1常開、1常閉）； 7、提供1組風機遠傳觸點（1常開、1常閉）； 8、提供1組溫控器故障報警觸點（1常開、1常閉）； |
1、提供1路鐵芯測溫,提供2路鐵芯超溫報警觸點（1常開、1常閉）（I功能）；

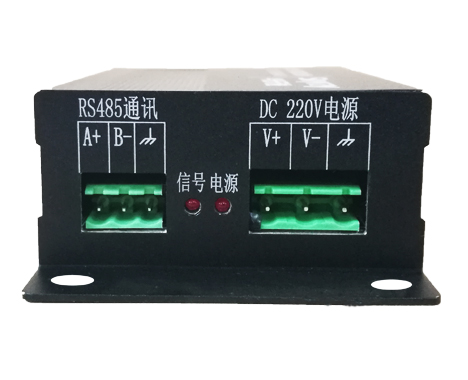

2、提供RS485通訊功能,通訊帶時標,可接收對時,MODBUS-RTU協議(F功能）； 3、風機故障判斷功能，并提供風機故障報警觸點（L功能）； 4、提供4路獨立的4-20mA模擬電流輸出功能（E功能）； 5、提供一路機房環境溫度測量與控制；（G功能） 5、繞組溫度上升率和鐵芯溫度上升率報警功能； 6、通訊協議可采用Profibus、IEC60870-5-103、以太網通訊等方式； |
||
